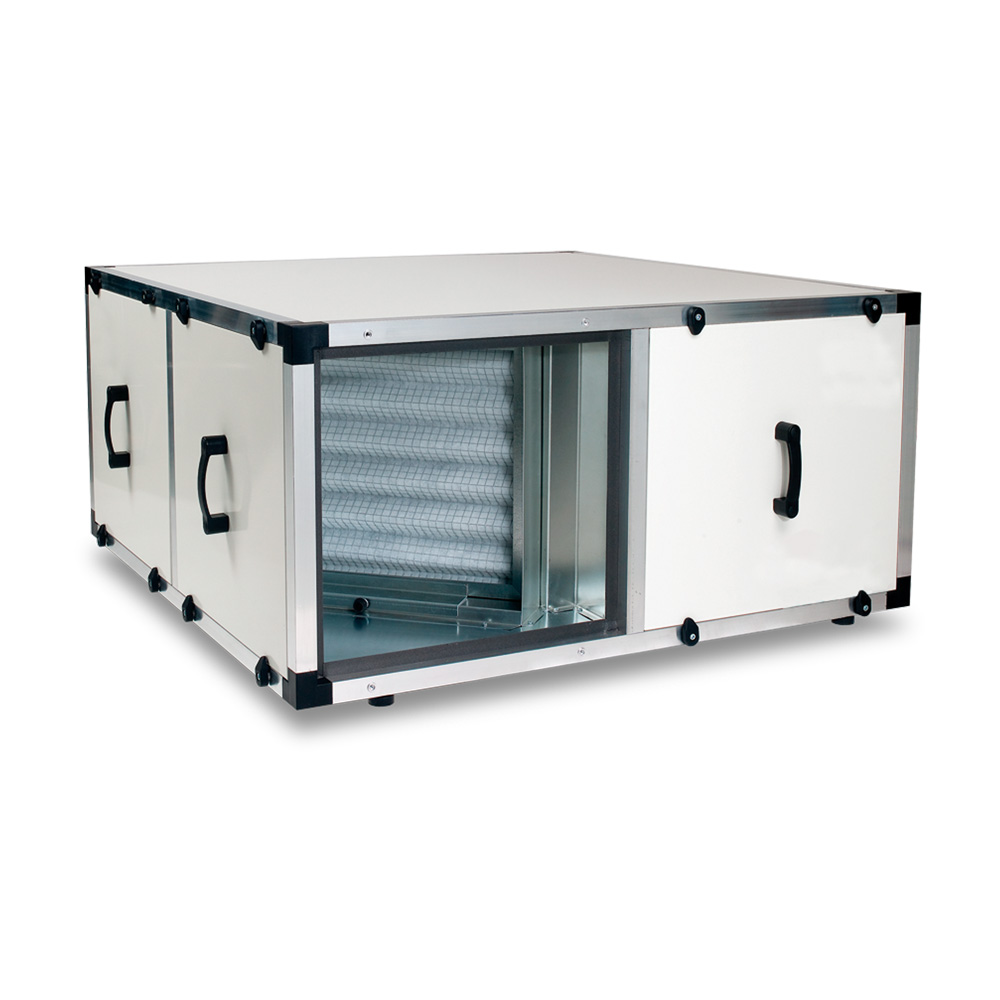

ECOEVO HE II

UNIDADE DE RECUPERAÇÃO DE CALOR

ECOEVO HE II

UNIDADE DE RECUPERAÇÃO DE CALOR



As unidades de recuperação de calor ECOEVO HE II são equipamentos devidamente insonorizados, adequadaos para instalação interior ou exterior, com painéis laterais desmontáveis para fácil acesso ao seu interior, e podem ter diferentes acessórios e configurações.

Existem seis tamanhos possíveis e duas versões disponíveis; a versão S, standard e a versão M5, equipado com filtro.

Podem ser equipadas com filtros de classe M5, F7 e F9 de acordo com a norma EN 779. Os filtros são montados em paralelo e em calhas concebidas para manter os valores de fugas por by-pass dentro da classe F9, segundo a norma EN 1886.

Para mais informações consulte a brochura oficial da ECOEVO HE II.

grelhas







ESTRUTURA

Estrutura modular em perfil de alumínio extrudido de acordo com a DIN 17615 com 30mm e cantos de nylon reforçado. Painéis de dupla parede com 25mm de espessura, com a face exterior em chapa de aço com epoxy poliéster (RAL 9010) com 25 mícrons do lado exterior e 7 mícrons do lado interior de acordo com a EN 10327, com filme de proteção, face interior em chapa de aço galvanizadode acordo com EN 10192. O isolamento intermédio dos painéis é preenchido por placas de poliestireno auto-extinguível de 25 mm deespessura, com densidade de 30 kg/m3, oferecendo uma elevada resistência às mais variadas solicitações mecânicas.



RECUPERADOR

Os recuperadores de calor são do tipo de fluxos paralelos de alta eficiência com by-pass, permitem a recuperação de calor sensível de ar de extração para insuflação com eficiências superiores a 73% (certificadas pela eurovent). São construídos com placas de alumínio estampadas com 0,3 mm de espessura, com aba dupla nas zonas de interligação das placas que garantem estanquidade até 1500 PA.



VENTILADORES

Ventiladores centrífugos de motor diretamente acoplado de dupla aspiração, com turbina de alta eficiência de pás avançadas, equilibradas estática e dinâmicamente de acordo com as actuais normas em vigor. Diretamente acionados por motores elétricos monofásicos de 3 velocidades (tamanho 05 a 30) ou trifásicos equipados com variador de frequência (tamanho 40), cumprindo a ERP 2018.



Para mais informações consulte a brochura oficial da caixa de ventilação ECOEVO HE II.
