L2-L2O

GRELHA LINEAR DE PAVIMENTO

L2-L2O

GRELHA LINEAR DE PAVIMENTO

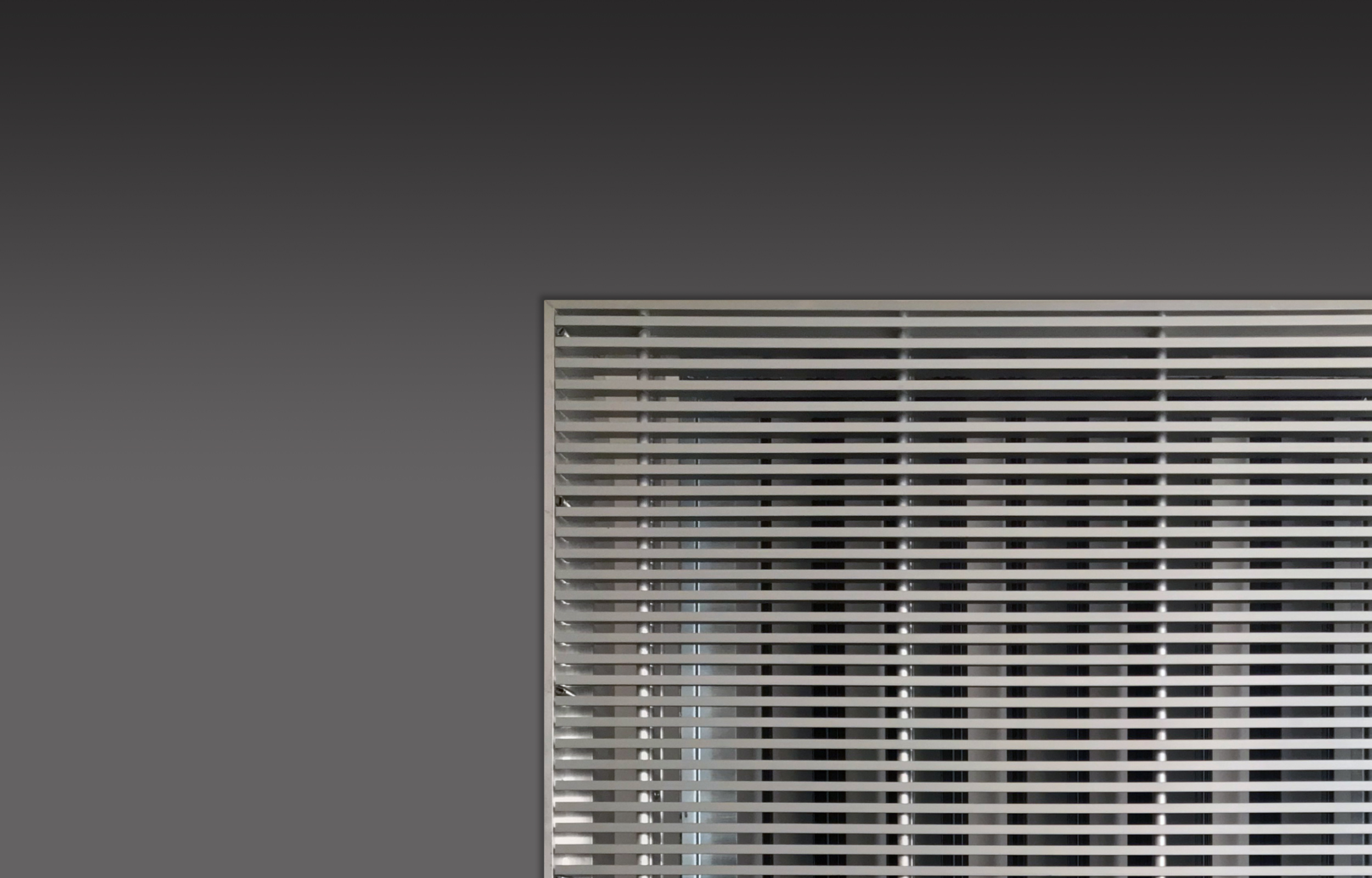

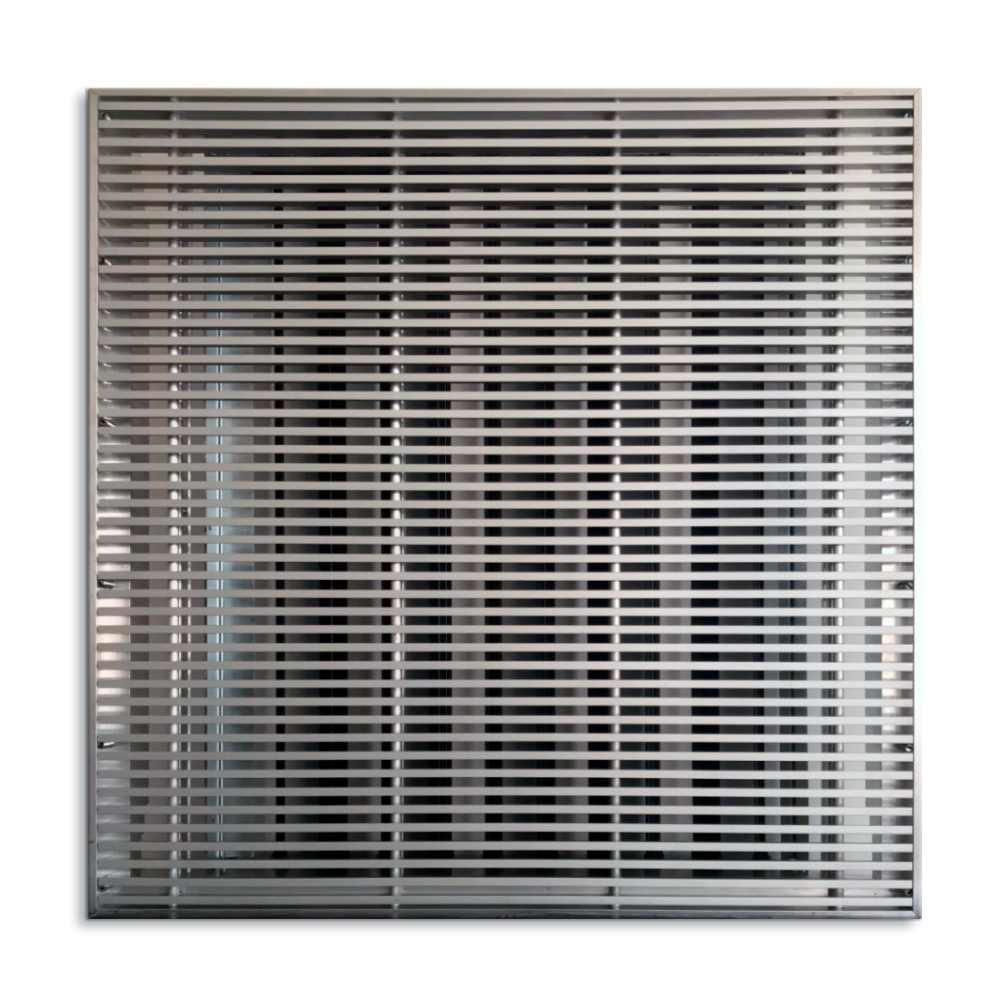

A grelha L2 é uma grelha rectangular de chão, construída em alumínio com uma fiada simples de alhetas horizontais fixas, de inclinação a 0º, na vertical ou na horizontal.

Este tipo de grelha pode ser usada para qualquer fluxo de ar, seja insuflação, bem como retorno ou extracção. Esta grelha é para ser montada exclusivamente na horizontal e em pavimento técnico, sendo a sua fixação feita em contra aro, por gravidade.

Para mais informações consulte a brochura oficial da L2-L2O .

L2-L2O







ACABAMENTO

A grelha L2 é feita em alumínio anodizado à cor natural (standard), como opcional a grelha pode ser acabada a qualquer cor RAL. Construção em alumínio extrudido, largura de 6mm. Esta grelha tem capacidade para uma carga uniforme de 2500kg/m2.



FIXAÇÃO e ACESSÓRIOS

Estas grelhas são fixas em contra aro encastrado no chão. Como acessório opcional, pode ser incorporado nesta grelha um registo de caudal de lâminas opostas, fabricado em alumínio, com roldanas de PVC que são responsáveis pela sua abertura ou fecho. Esta regulação é feita através de uma patilha que está facilmente acessível pela face da grelha. Também como opcional é possível implementar um sistema de nivelamento da grelha através de parafusos instalados nas extremidades da grelha, sendo a sua altura mínima 32mm e altura máxima de 50mm.



CODIFICAÇÃO de ENCOMENDAS



L2   O   -   C x A    Alu
Tipo    O c/registo   Fixação   C-Comprimento   Alu-Alumínio
    - s/registo       A-Altura     Ral - Cor

Exemplo: Grelha linear de Pavimento, com registo de caudal, em Alumínio anodizado à cor natural



Para mais informações consulte a brochura oficial da grelha L2-L2O.
